Entity 实体

Entity 类可以在 Cesium 中快速绘制各种空间数据，比如广告牌、文本信息、平面图形、几何体、还有能够表达复杂信息的模型（Model）等等。还可以和时间关联，实现各种动态的可视化效果。

属性

通过传入属性，Cesium 就会帮我们绘制不同的图形，例如：

billboard: 广告牌
box: 盒子
corridor: 走廊
cylinder: 柱（锥）体
ellipse: 椭圆
ellipsoid: 椭球
label: 文本标签
model: 模型
path: 路径
plain: 平面
point: 点
polygon: 多边形
polyline: 线
polylineVolume: 走廊
rectangle: 矩形
wall: 墙

除了上面列出的几种图形属性外，Entity 还有一些控制该实体行为的一些属性：

id: 实体的唯一标识，不指定时，Cesium 会自动生成。
name: 实体的名称，会作为 infoBox 部件的标题。
show: 控制实体显示与隐藏。
description: 实体的描述信息，会作为 infoBox 部件的内容部分，支持 html 字符串。
properties: 实体的属性信息，可以存放业务数据，Cesium 会对其进行包装，需通过 entity.properties.getValue('some-key') 来获取。
position: 实体的位置信息，接收一个三维笛卡尔坐标系（Cesium.Cartesian3）。
orientation: 控制实体的朝向，如果不指定，默认指向东。
parent: 设置实体的父级实体，父级实体若不可见，该实体也不可见。

管理

viewer 对象的 entities 是一个实体的集合，用于管理实体，比如新增、删除实体。

add(entity)：添加实体，返回创建的实体。
contains(entity)：判断集合中是否存在某个实体。
getById(id)：通过实体 id 获取。
remove(entity)：删除实体。
removeAll()：删除集合中所有的实体。
removeById(id)：通过指定 id 删除实体。

要渲染实体，需要通过 viewer.entities.add() 方法，将其添加到实体集合中；添加时可以通过 new 实例化 Entity 类，或使用字面量来创建实体。

实例化字面量

const instance = new Cesium.Entity({
  name: 'Blue box',
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000.0),
  box: {
    dimensions: new Cesium.Cartesian3(400000.0, 300000.0, 500000.0),
    material: Cesium.Color.BLUE,
  },
})

viewer.entities.add(instance)

viewer.entities.add({
  name: 'Blue box',
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000.0),
  box: {
    dimensions: new Cesium.Cartesian3(400000.0, 300000.0, 500000.0),
    material: Cesium.Color.BLUE,
  },
})

图形

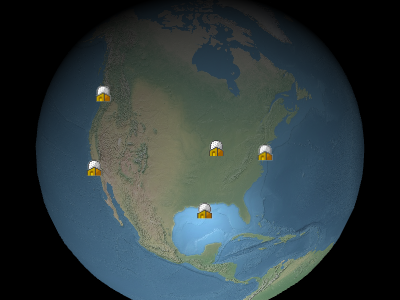

billboard 广告牌

参数类型定义：BillboardGraphics。广告牌用来创建一个图片，图片始终朝向屏幕。

show：是否显示。
image：广告牌的图片地址。
width：设置宽度。
height：设置高度。
pixelOffset：像素偏移量，就是距离设置的广告牌的位置偏移的像素，使用 Cartesian2 表示。
eyeOffset：坐标偏移量（米），在同一个位置设置多个广告牌时会堆叠在一起，可以调整该值，使广告牌偏移，达到每个都可见的目的。
color：颜色叠加，会将广告牌图片与设置的颜色混合，如 Cesium.Color.RED。
rotation：旋转角度，接收一个数字，代表度数。
scale：缩放图片的倍数。

scaleByDistance：按相机至实体的距离设置缩放比例。下例中，相机距离实体 100 米时缩放为 1 倍，距离 1000 米时缩放为 0.5 倍

new Cesium.Entity({
  position: position,
  billboard: {
    image: '/image.png',
    scaleByDistance: new Cesium.NearFarScalar(100, 1, 1000, 0.5),
  },
})

sizeInMeters：类型 Boolean，设置广告牌的尺寸是否以米为单位，设为 true 后会随场景的缩放而缩放。

translucencyByDistance：按相机至实体距离设置透明度。下例中，相机距离实体 100 米时透明的为 1，距离 1000 米时透明的为 0.5。

new Cesium.Entity({
  position: position,
  billboard: {
    image: '/image.png',
    translucencyByDistance: new Cesium.NearFarScalar(100, 1, 1000, 0.5),
  },
})

distanceDisplayCondition：按相机至实体的距离设置可见性。下例中，相机距离实体 0 ~ 1000 米时显示，否则隐藏。

new Cesium.Entity({
  position: position,
  billboard: {
    image: '/image.png',
    distanceDisplayCondition: new Cesium.DistanceDisplayCondition(0, 1000),
  },
})

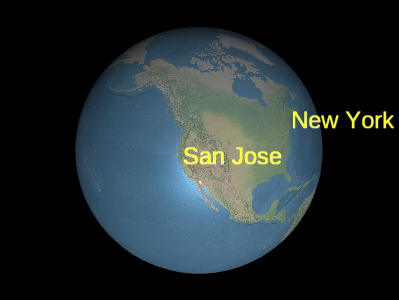

label 文本标签

参数类型定义：LabelGraphics

show：是否显示。
text：文本内容，支持通过 \n 换行。

font：设置 css 字体，包括大小、名称。

new Cesium.Entity({
  label: {
    font: '30px sans-serif',
  },
})

scale：缩放倍数。
fillColor：文本颜色。
outlineColor：边框颜色。
outlineWidth：边框宽度，接收一个数字类型。
showBackground：是否显示背景。
backgroundColor：背景颜色，需要先将 showBackground 设为 true。
backgroundPadding：背景内边距，使用 Cartesian2 表示。
pixelOffset：见 billboard 广告牌。
eyeOffset：见 billboard 广告牌。
translucencyByDistance：见 billboard 广告牌。
pixelOffsetScaleByDistance：见 billboard 广告牌。
scaleByDistance：见 billboard 广告牌。
distanceDisplayCondition：见 billboard 广告牌。

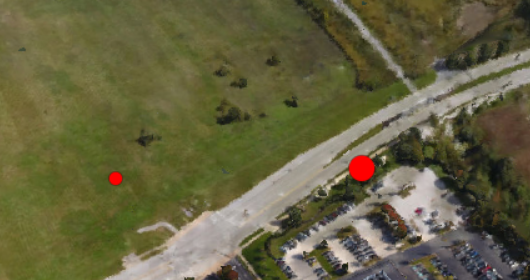

point 点

参数类型定义：PointGraphics。

show：是否显示。
pixelSize：点的像素大小。
outlineColor：边框颜色。
outlineWidth：边框宽度，接收一个数字类型。
pixelOffset：见 billboard 广告牌。
eyeOffset：见 billboard 广告牌。
translucencyByDistance：见 billboard 广告牌。
pixelOffsetScaleByDistance：见 billboard 广告牌。
scaleByDistance：见 billboard 广告牌。
distanceDisplayCondition：见 billboard 广告牌。

polyline 线

参数类型定义：PolylineGraphics。

show：是否显示。
positions：线的坐标数组。
width：线的宽度。
granularity：线的粒度，每个几何图形都是由多个小三角绘制而成，粒度决定了小三角的数量，非特殊情况无需修改。

material：材质。

// 虚线材质
new Cesium.PolylineDashMaterialProperty({ color: Cesium.Color.BLUE })

// 发光线条
new Cesium.PolylineGlowMaterialProperty({
  color: Cesium.Color.RED, // 光晕颜色
  glowPower: 0.5, // 光晕强度，占线宽的百分比,
  taperPower: 0.5, // 锥形效果，类似尾迹线效果，占线长的百分比
})

// 带箭头的材质
new Cesium.PolylineArrowMaterialProperty({ color: Cesium.Color.RED })

// 带边框的材质
new Cesium.PolylineOutlineMaterialProperty({
  color: Cesium.Color.WHITE, // 线条颜色
  outlineColor: Cesium.Color.RED, // 边框颜色
  outlineWidth: 1, // 边框宽度
})

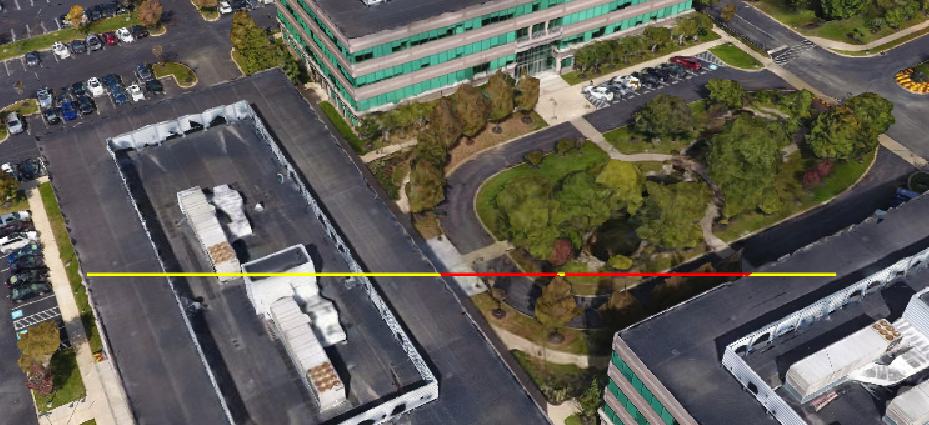

depthFailMaterial：深度材质，被地形遮挡住时的材质。

下例中，线的正常颜色为红色，被地形遮住的部分为黄色：

new Cesium.Entity({
  polyline: {
    positions: positions,
    material: Cesium.Color.RED,
    depthFailMaterial: Cesium.Color.YELLOW,
  },
})

arcType：顶点连接方式。
shadows：阴影模式

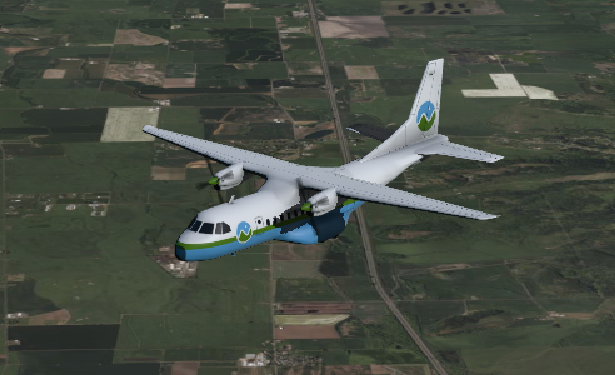

model 模型

参数类型定义：ModelGraphics。用于加载 3D 模型，例如：飞机、车辆等。

show：是否显示。
uri：模型的地址。
scale：缩放的倍数。
maximumScale：最大缩放比例。
minimumPixelSize：最小像素值。
incrementallyLoadTextures：模型加载完成后，是否加载纹理。默认 true。
silhouetteSize：轮廓宽度，接收一个数字，单位像素。
silhouetteColor：轮廓颜色，给模型添加描边效果。
color：模型颜色，会将模型与颜色进行混合。
colorBlendMode：颜色混合模式（HIGHLIGHT、REPLACE、MIX），默认 HIGHLIGHT。
colorBlendAmount：指定颜色混合的强度，0 会显示模型的本色，1 会导致模型为纯色，默认 0.5。
lightColor：光源颜色，默认使用场景光源颜色。
distanceDisplayCondition：指定可见距离，见 billboard 广告牌。

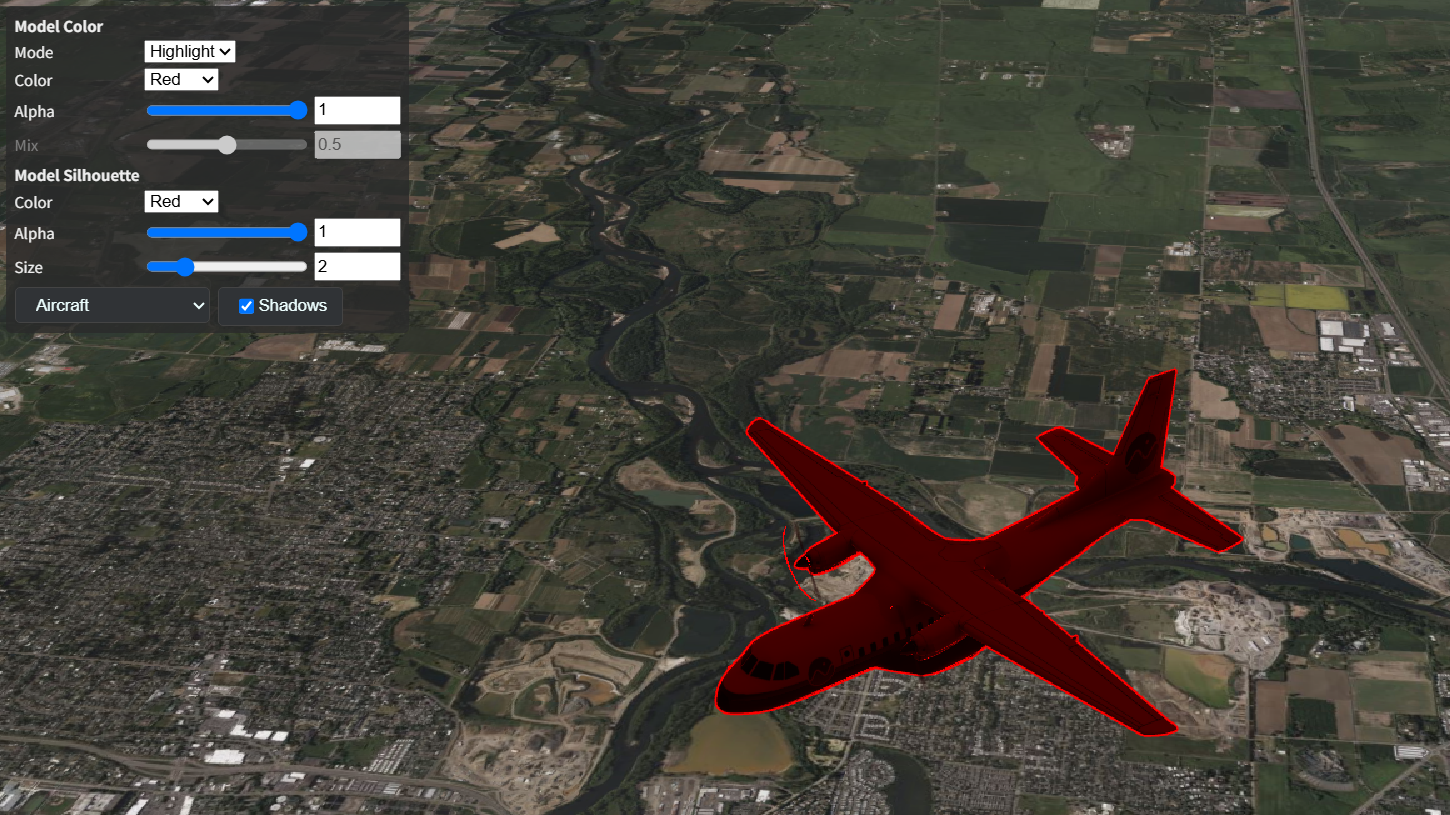

颜色混合可在 Cesium 沙箱/3D 模型颜色案例中在线修改，查看不同模式的效果：

朝向

加载模型时，如果不指定方向，默认指向东方。可以通过设置 orientation 让其指向北方，接收一个 Quaternion 四元素，一般会通过 Transforms 类将我们熟悉的 HeadingPitchRoll 转为四元素。

TIP

相机设置 HeadingPitchRoll 时，heading = 0 时指向北方，模型中 heading = 0 时指向东方。

const position = Cesium.Cartesian3.fromDegrees(116, 40, 100)
const revise = Cesium.HeadingPitchRoll(Cesium.Math.toRadians(-90), 0, 0)

new Cesium.Entity({
  position: position,
  orientation: Cesium.Transforms.headingPitchRollQuaternion(position, revise),
  model: { uri: 'airplane.glb' },
})

材质

图形的材质类型为 MaterialProperty，这是一个接口定义，不能使用 new 实例化。Cesium 提供了很多内置的材质，它们内部都对 MaterialProperty 接口进行了实现。

如果要自定义材质也需要实现 MaterialProperty 接口。

Color 颜色

使用 ColorMaterialProperty设置颜色材质，支持透明度。

new Cesium.Entity({
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000.0),
  box: {
    dimensions: new Cesium.Cartesian3(500000.0, 300000.0, 400000.0),
    // 使用 ColorMaterialProperty
    material: new Cesium.ColorMaterialProperty(Cesium.color.RED),

    // 使用 Cesium 的预定义颜色
    // Cesium 会自动包装成 ColorMaterialProperty 实例
    material: Cesium.color.RED,

    // 透明度
    material: new Cesium.Color(1, 0, 0, 0.5),

    // 使用 css 颜色
    material: Cesium.Color.fromCssColorString('#ff0000'),

    // 使用 css 透明颜色值
    material: Cesium.Color.fromCssColorString('#ff000080'),
  },
})

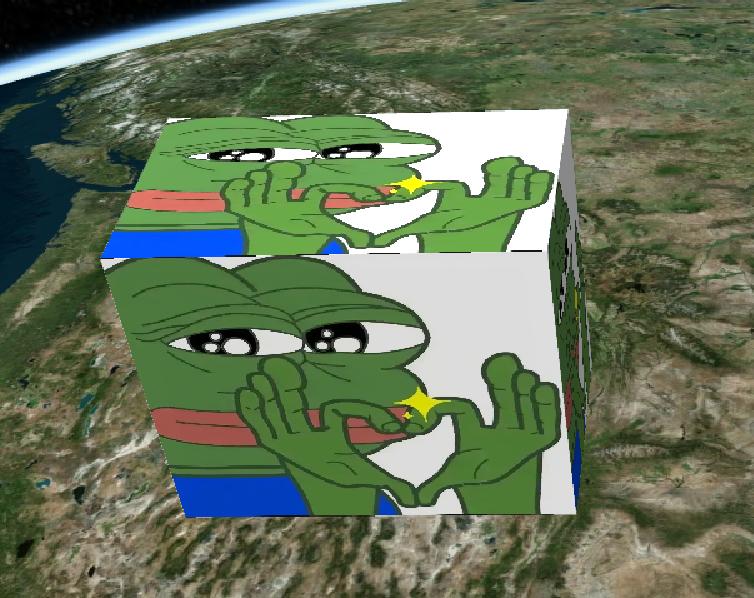

Image 图片

ImageMaterialProperty 图像材质，支持常见图片格式，同时也支持 canvas、video 等元素。

new Cesium.Entity({
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000.0),
  box: {
    dimensions: new Cesium.Cartesian3(500000.0, 300000.0, 400000.0),
    // 使用 ImageMaterialProperty
    material: new Cesium.ImageMaterialProperty({
      image: '/assets/fire.jpeg',
      repeat: new Cesium.Cartesian2(1, 1), // 重复次数
      color: Cesium.Color.WHITE, // 颜色叠加
      transparent: true, // png 使用透明
    }),

    // 直接设置 图片路径 / HTMLImageElement / HTMLCanvasElement / HTMLVideoElement
    // Cesium 会自动包装成 ImageMaterialProperty 实例
    material: '/assets/fire.jpeg',

    // 使用 video 等 HTML 元素
    material: document.querySelector('video#cesium-material'),
  },
})

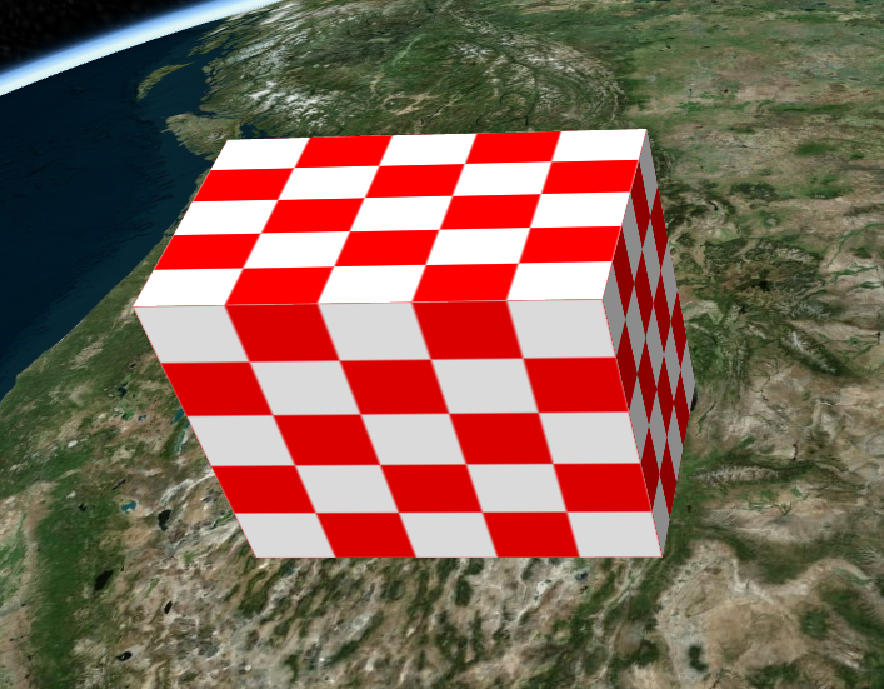

Checkerboard 棋盘格

CheckerboardMaterialProperty 棋盘材质，会生成颜色相间的颜色块，默认黑白色。

new Cesium.Entity({
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000),
  box: {
    dimensions: Cesium.Cartesian3(50000, 40000, 30000),
    // 配置棋盘
    material: new Cesium.CheckerboardMaterialProperty({
      eventColor: Cesium.Color.WHITE,
      oddColor: Cesium.Color.RED,
      repeat: new Cesium.Cartesian2(5, 5),
    }),
  },
})

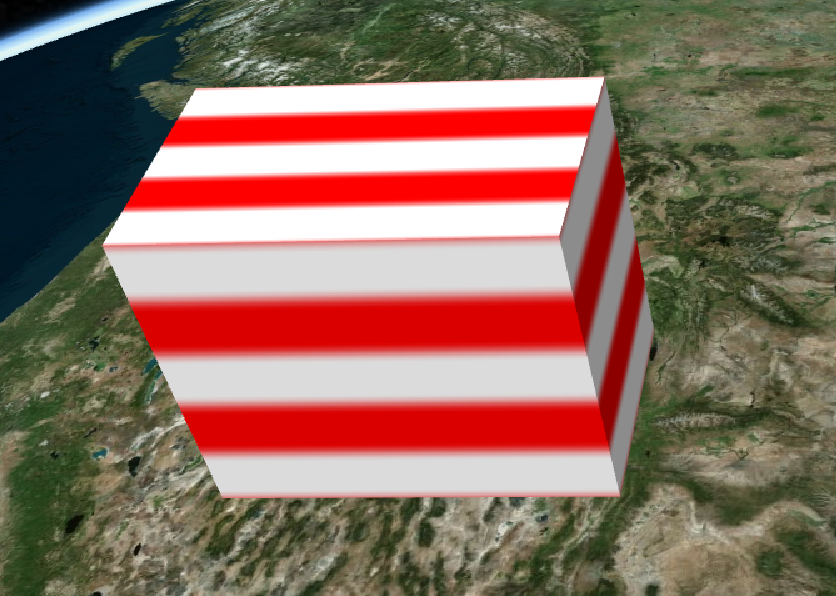

Stripe 条纹

StripeMaterialProperty 条纹材质

new Cesium.Entity({
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000),
  box: {
    dimensions: Cesium.Cartesian3(50000, 40000, 30000),
    material: new Cesium.StripeMaterialProperty({
      // 水平 HORIZONTAL，垂直 VERTICAL，默认水平
      orientation: Cesium.StripeOrientation.HORIZONTAL,
      eventColor: Cesium.Color.WHITE,
      oddColor: Cesium.Color.RED,
      offset: 0,
      repeat: 5, // 条纹数量
    }),
  },
})

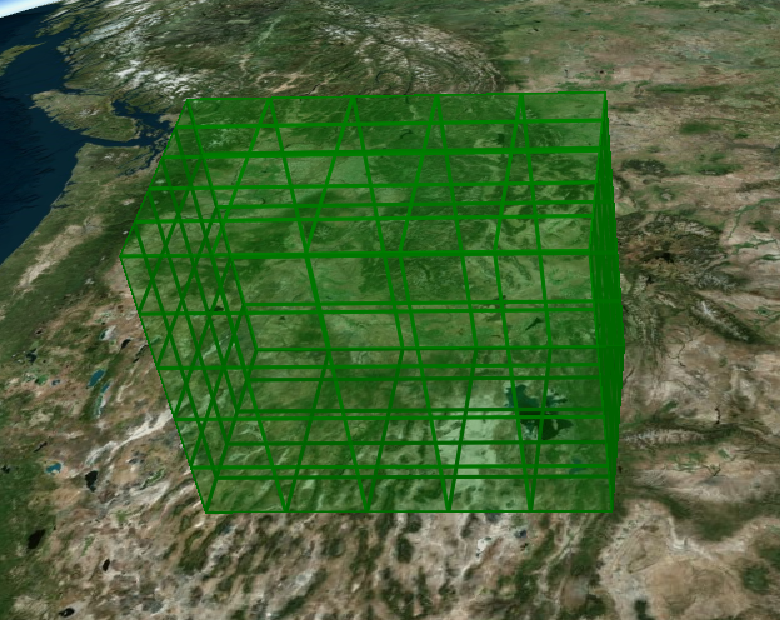

Grid 网格

GridMaterialProperty 网格材质。

new Cesium.Entity({
  position: Cesium.Cartesian3.fromDegrees(-114.0, 40.0, 300000),
  box: {
    dimensions: Cesium.Cartesian3(50000, 40000, 30000),
    material: new Cesium.GridMaterialProperty({
      color: Cesium.Color.GREEN,
      cellAlpha: 0.2,
      lineCount: new Cesium.Cartesian2(5, 5),
      lineThickness: new Cesium.Cartesian2(2, 2),
    }),
  },
})

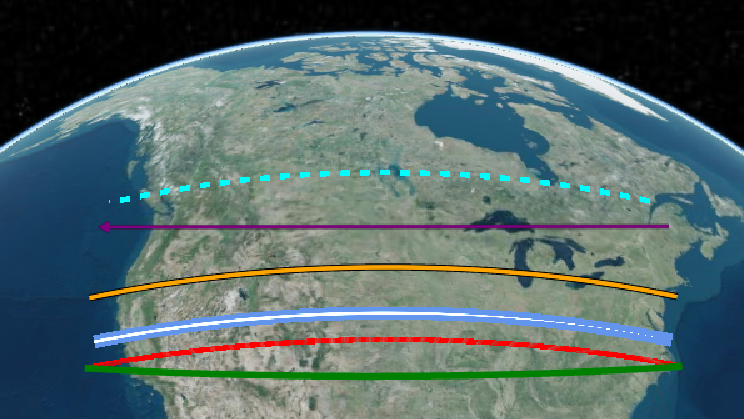

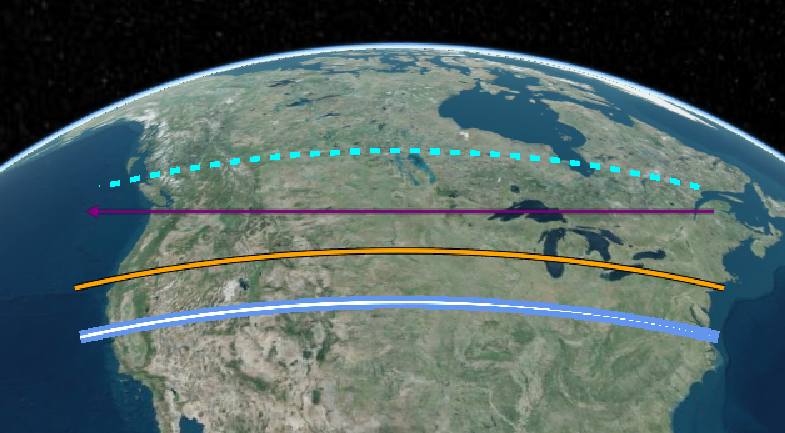

polyline 线条材质

PolylineDashMaterialProperty：虚线材质。
PolylineGlowMaterialProperty：发光线条。
PolylineArrowMaterialProperty：带箭头线条。
PolylineOutlineMaterialProperty：带边框线条。

虚线发光线条带箭头线条带边框线条

viewer.entities.add({
  name: '蓝色虚线',
  polyline: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([-75, 45, 500000, -125, 45, 500000]),
    width: 4,
    material: new Cesium.PolylineDashMaterialProperty({
      color: Cesium.Color.CYAN,
    }),
  },
})

viewer.entities.add({
  name: '浅蓝发光线条',
  polyline: {
    positions: Cesium.Cartesian3.fromDegreesArray([-75, 37, -125, 37]),
    width: 10,
    material: new Cesium.PolylineGlowMaterialProperty({
      glowPower: 0.2,
      taperPower: 0.5,
      color: Cesium.Color.CORNFLOWERBLUE,
    }),
  },
})

viewer.entities.add({
  name: '紫色带箭头线条',
  polyline: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([-75, 43, 500000, -125, 43, 500000]),
    width: 10,
    arcType: Cesium.ArcType.NONE,
    material: new Cesium.PolylineArrowMaterialProperty(Cesium.Color.PURPLE),
  },
})

viewer.entities.add({
  name: '橙色带边框线条',
  polyline: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([-75, 39, 250000, -125, 39, 250000]),
    width: 5,
    material: new Cesium.PolylineOutlineMaterialProperty({
      color: Cesium.Color.ORANGE,
      outlineWidth: 2,
      outlineColor: Cesium.Color.BLACK,
    }),
  },
})
